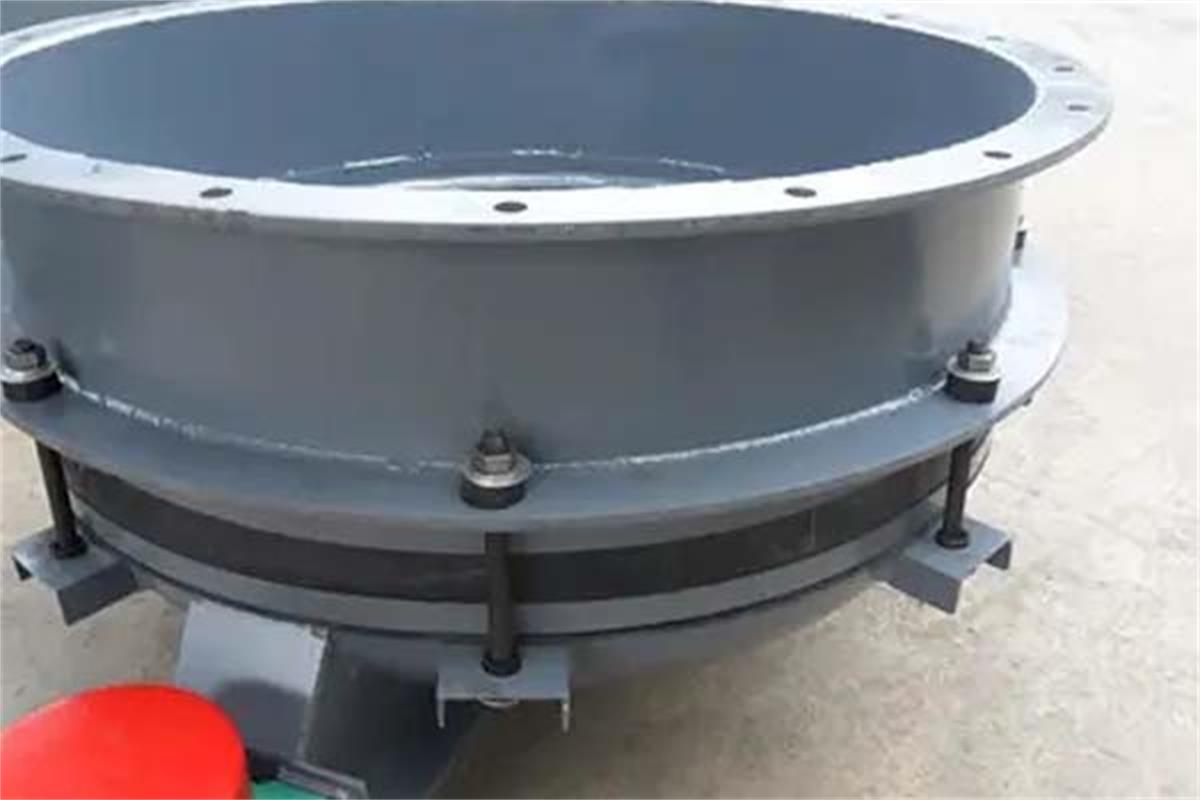

概述
南通联振重工机械有限公司生产的GZD系列惯性振动给料斗是兼有破拱、给料、关闭三种功能的设备。GZD系列惯性振动给料斗广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱、给料、关闭等作业。
惯性振动给料斗特点
- 兼有破拱、给料、关闭作用。破拱助流能力强；给料松散、连续、均匀、准确；振动停止，物料即停止卸出。
- 给料量可调，易于实现单机或群机自动控制，排料过程中无物料粒度偏析，并有一定的混合作用。
- 结构简单，安装操作简便；运行可靠，维修方便。
- 重量轻、耗电少、运行费用低、隔振好、磨损少、噪音低。
- 安装高度低，可取代料仓锥体或部分锥体，不需要基础和附加装置。
- 密封性好，实现封闭给料，无需局部除尘或防毒。

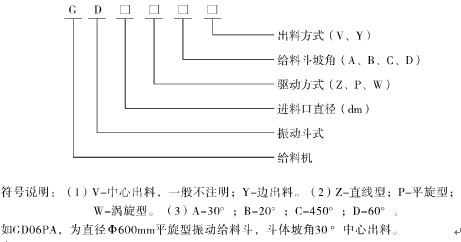

型号说明
技术参数
| 型 号 | 直 径 | 生产率 | 粮仓直径 | 粮仓容量 | 电动功率（kw） | 振动频率 | 电压 | 重量 |
| （mm） | （t/h） | （mm） | （m3） | （r/min） | （v） | （t） | ||
| GD06PA | 600 | 30~40 | 900~1200 | 5~15 | 0.25 | 1450 | 380 | 0.13 |
| GD10PA | 1000 | 40~80 | 1500~2000 | 10~50 | 0.75 | 960 | 380 | 0.38 |
| GD12PA | 1200 | 40~80 | 1800~2400 | 30~60 | 1.1 | 960 | 380 | 0.52 |
| GD15PA | 1500 | 40~80 | 2250~3000 | 50~100 | 1.5 | 960 | 380 | 0.87 |
| GD20PA | 2000 | 80~150 | 3000~4000 | 80~160 | 2×1.1 | 960 | 380 | 1.1 |
| GD25PA | 2500 | 80~150 | 3600~5000 | 100~120 | 2×1.5 | 960 | 380 | 1.65 |
结构示意图
| 型 号 | D | D1 | D2 | d | A | h | H | N | 外形尺寸 | |
| A×D2×H | ||||||||||
| GD06PA | 600 | 640 | 680 | 180 | 1068 | 50 | 424 | 10 | 12月13日 | 1068×680×430 |
| GD10PA | 1000 | 1070 | 1130 | 200 | 1663 | 60 | 600 | 12 | 13-18 | 1663×1130×600 |
| GD12PA | 1200 | 1290 | 1350 | 200 | 1890 | 60 | 620 | 12 | 16-20 | 1690×1350×620 |
| GD15PA | 1500 | 1590 | 1670 | 300 | 2040 | 60 | 815 | 12 | 18-22 | 2040×1670×815 |
| GD20PA | 2000 | 2090 | 2170 | 300 | 2820 | 60 | 1000 | 16 | 24-22 | 2820×2170×1000 |
| GD25PA | 2500 | 2590 | 2650 | 300 | 3430 | 65 | 1200 | 16 | 30-22 | 3430×2650×1200 |
