螺旋洗砂机概述
WCD螺旋洗砂机主要通过设备内的螺旋装置对砂石料进行搅拌，从而使砂石料中的泥土与水进行混合，从设备上的流口排出，而砂石料则在螺旋装置的作用下被逐步筛选，从顶端的出料口排出，从而实现了砂石料的清洗筛选效果。
WCD型螺旋洗砂机适用于建筑工地、砂石厂、玻璃厂、水电站等单位所用的小颗粒砂石的洗选、分级、脱水及除杂等作业，用于细粒度和粗粒度物料的洗选作业。
螺旋洗砂机工作原理
螺旋洗砂机是在倾斜布置的水槽下部形成沉淀池，螺旋头部没入沉淀池内，螺旋由电动机经减速机减速驱动螺旋旋转，由沉淀池底部给入洗水，从而完成清洁，脱水和分级三种功能。螺旋洗砂机结构

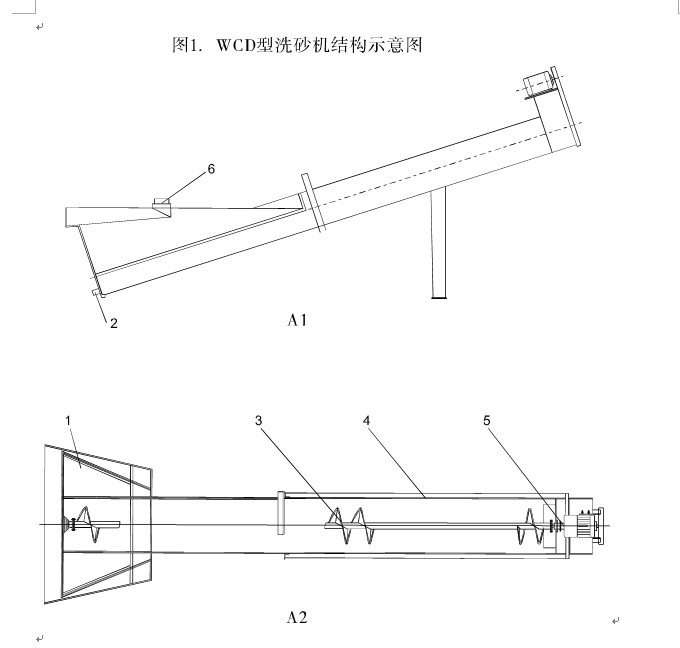

螺旋洗砂机由槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上，螺旋叶片装好后用螺栓压紧，使叶片不下垂不变形。
- 宽堰。
- 下部支座。
- 螺旋：包括螺旋轴、叶片、衬板。
- 水槽：包括槽体、左右溢流堰及进料箱。
- 传动装置：包括电动机、大小皮带轮、三角皮带、针摆线减速机（或轴装式减速机）。
- 入料斗。
螺旋洗砂机特点
- 螺旋洗砂机的功率消耗小；
- 清洗脱水效果好、洗净度高；
- 全封闭传动装置，密封结构好；
- 可调式堰板，确保了产品高效、耐用。

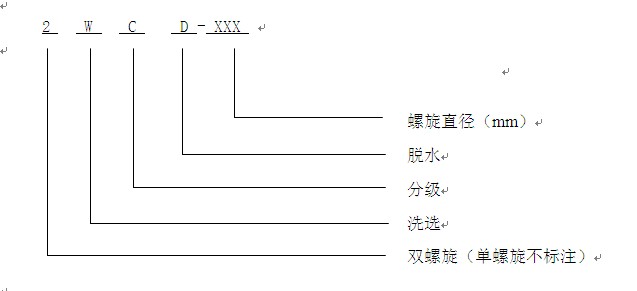

型号说明
规格与性能
| 型 号 | WCD-1500 | WCD-1178 | WCD-914 | WCD-762 | WCD-610 |
| 螺旋直径（mm） | 1500 | 1718 | 974 | 762 | 610 |
| 槽体长度（mm） | 10512 | 9554 | 7815 | 7620 | 6850 |
| 洗选粒度（mm） | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 生产能力（t/h） | 130-220 | 100-175 | 75-100 | 50-75 | 60 |
| 螺旋转速（rpm） | 13 | 18 | 20 | 26 | 26 |
| 电机功率（KW） | 78.5 | 75 | 11 | 71 | 11 |
| 耗水量（t/h） | 20-190 | 15-168 | 10-80 | 9-63 | 9-57 |
| 机器重量（kg） | 71700 | 9800 | 6500 | 4020 | 3750 |
| 外形尺寸（mm）(长×宽×高) | 12702×4400×5575 | 10808×3885×4860 | 8430×2604×3877 | 8545×2650×3862 | 7542×2500×1600 |
| 型 号 | 2WCD-1118 | 2WCD-914 | 2WCD-914 | 2WCD-762 |
| 螺旋直径（mm） | 1500 | 1718 | 974 | 762 |
| 槽体长度（mm） | 10512 | 9554 | 7815 | 7620 |
| 洗选粒度（mm） | ≤10 | ≤10 | ≤10 | ≤10 |
| 生产能力（t/h） | 130-220 | 100-175 | 75-100 | 50-75 |
| 螺旋转速（rpm） | 13 | 18 | 20 | 26 |
| 电机功率（KW） | 78.5 | 75 | 11 | 71 |
| 耗水量（t/h） | 20-190 | 15-168 | 10-80 | 9-63 |
| 机器重量（kg） | 71700 | 9800 | 6500 | 4020 |
| 外形尺寸（mm）(长×宽×高) | 12702×4400×5575 | 10808×3885×4860 | 8430×2604×3877 | 8545×2650×3862 |
