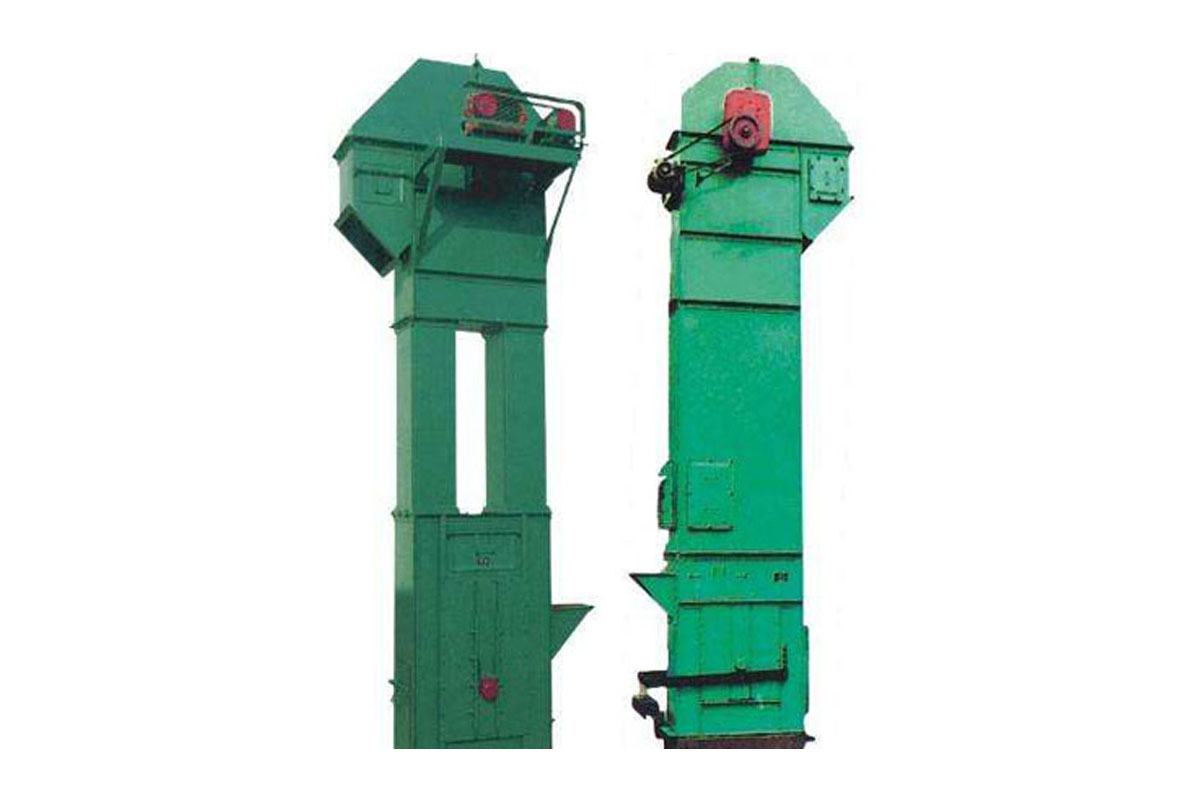

TH型斗式提升机

   概述

TH型斗式提升机采用了组装式链轮,既轮体和轮缘用高强度螺栓连接而成,牵引构件为低合金钢高强度圆环链。TH斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。

TH型圆环链斗式提升机采用混合式或重力卸料,挖取式装料。 斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长等特点。联振公司生产的板链斗式提升机适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。

斗式提升机

目前国内常用的斗提机均为垂直,较新型符合标准TB3926-85的有TD型、TH型,它们的主要特征、用途及型号见表1

表1  TD、TH型斗提机特征、型号表

型  式TD 型TH 型
结构特征采用橡胶带做牵引构件采用锻造的环形链条作为牵引构件
卸载特征采用离心式或混合式方式卸料采用混合式或重力式卸料
适用输送物料松散密度ρ<1.5t/m3的粉状、粒状、小快状的无磨琢性、半磨琢性物料松散密度ρ<1.5t/m3的粉状、粒状、小块状的无磨琢性、半磨琢性物料
使用温度被输送物料温度不得超过600C,如采用耐热橡胶带时温度不超过2000C被输送物料温度不得超过2500C
型号TD100、TD160、TD250、TD315、TD400、TD500、TD630TH315、TH400、THT500、TH630、(TH800)(TH1000)
提升高度约在4~40范围内约在4.5~40范围内
输送量4~238m3/h35~185m3/h

TH800、TH1000型斗提机需要与本厂协商后才能订货,其输送量在本表中未列入。

技术性能

(1)TD传动装置  TD型斗提机的传动装置有两种形式,分别配有YZ型减速器或ZQ(YY)型减速器。YZ型轴装减速器直接套装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑,重量轻,而且内部带有异型辊逆器,逆止可靠。该减速器噪音低,运行平稳,并随主轴浮动,可消除安装应力。


(2 )TD型斗提机备有四种料斗Q型(浅斗)、 H型(弧底斗)、 Zd型(中深斗)、 Sd型(深斗)

表2  TD型斗提机技术性能

斗提机型号TD100TD160TD250TD315
料斗型式QHQHZdSdQHZdSdQHZdSd
输送量m³/h47.691616272036385928504267
料斗容积,L0.150.30.460.91.21.91.122.2434.61.953.553.755.8
料斗运行速度m/s1.41.41.61.6
滚筒转速r/min67676767

斗提机型号TD400TD500TD630
料斗型式QHZdSdQHZdSdQHZdSd
输送量1,m3/h4076681106311696154-142148238
料斗容积,L3.15.65.99.44.8499.314.9-1414.623.5
料斗运行速度m/s1.81.82
滚筒转速,r/min555548

表中料斗容积为料斗盛水时容积,与实际填充量相近,故输送量时未考虑填充系数Ψ,

具体选型时应根据物料粒度,求得Ψ修正值,以此值修正表中所给输送量。
