螺旋分级机工作原理
螺旋分级机是借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，从而进行机械分级的一种选矿设备。
FC螺旋分级机适用于细粒分级，洗砂。砂浆从位于沉降区中部的进料口入水槽，倾斜安装的水槽下端是砂浆分级沉降区，螺旋低速转动，对砂浆起搅拌作用，使轻细颗粒泥悬浮到上面，流动溢流边堰处溢出，粗重颗粒砂沉降到槽底，由螺旋输送到排料口排出.

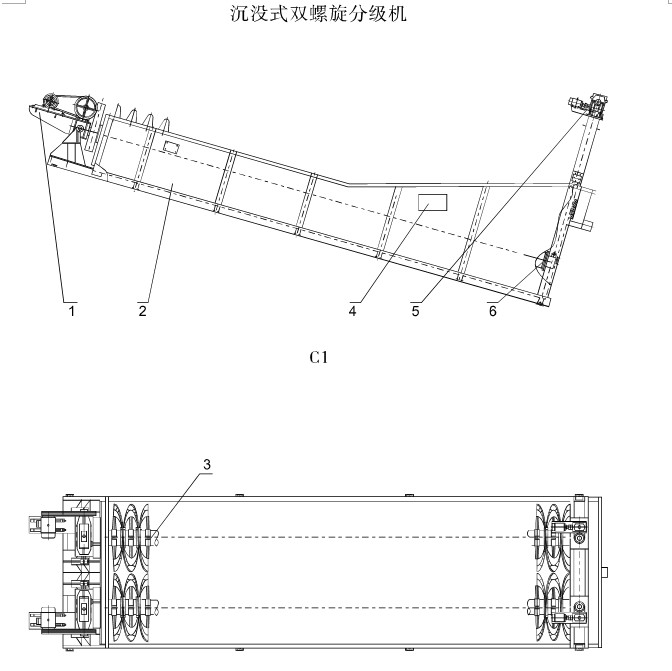

螺旋分级机结构组成
- 传动装置：包括电机、大小皮带轮、三角皮带、减速机及圆柱齿轮。
- 水槽。
- 螺旋：包括螺旋轴、叶片、衬板。
- 进料口。
- 提升机构：包括电动机、减速机和一对圆锥齿轮。
- 下部支座：下部承轴密封进行了重大改进，实际使用证明比传统设计寿命长一倍。

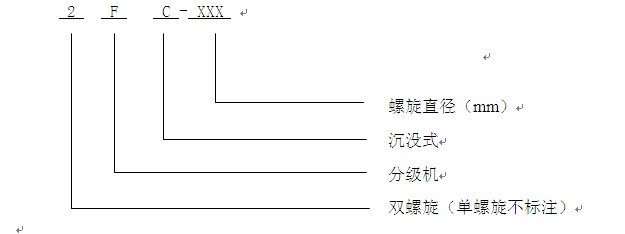

型号说明
技术参数
| 型号 | FC-10 | FC-12 | FC-12 | FC-15 | 2FC-15 | FC-20 | 2FC-20 | FC-24 | 2FC-24 | 2FC-30 | |
| 规格 | Φ1000 | Φ1200 | Φ1200 | Φ1500 | Φ1500 | Φ2000 | Φ2000 | Φ2400 | Φ2400 | Φ3000 | |
| 螺旋直径（mm） | 1000 | 1200 | 1200 | 1500 | 1500 | 2000 | 2000 | 2400 | 2400 | 3000 | |
| 螺旋转速（r/min） | 2.5,4,6 | 2.5，6，7 | 2.5，4，6 | 2.5，4，6 | 3.6，5.5 | 3.6，5.5 | 3.65 | 3.67 | 3.2 | ||
| 水槽 | 长（mm） | 8400 | 8400 | 8400 | 10500 | 10500 | 12900 | 12900 | 14130 | 14130 | 14300 |
| 宽（mm） | 1186 | 1372 | 2600 | 1664 | 3200 | 2200 | 4280 | 2600 | 5100 | 6300 | |
| 倾斜角 | 14°-18°30’ | ||||||||||
| 溢流堰高度 | 631 | 1100 | 1100 | 1300 | 1300 | 1800 | 1800 | 2000 | 2000 | 2000 | |
| 螺旋提升高度 | 1000 | 1400 | 1400 | 1800 | 1800 | 2100 | 2100 | 2300 | 2300 | 2600 | |
| 计算生产能力（t/24h） | 溢流量 | 120 | 120 | 240 | 185 | 370 | 320 | 640 | 455 | 910 | 1410 |
| 返砂量 | 216-1000 | 1170-1630 | 1770-2800 | 1140-2740 | 2280-5480 | 3890-5940 | 7780-11880 | 6800 | 13700 | 2300 | |
| 外形尺寸（mm） | 9849×1563×2675 | 10371×1534×3912 | 10371×2787×3912 | 12670×1810×4888 | 12670×3368×4888 | 15760×2524×5345 | 15760×4595×5635 | 16710×2926×7190 | 17710×5430×7995 | 17824×6640×8680 | |
| 长×宽×高 | |||||||||||
| 总量（t） | 5.45 | 11.1 | 19.61 | 15.32 | 27.5 | 29 | 50 | 37.2 | 65.28 | 84.87 | |
| 电动机 | 提升用 | 手动 | Y100L-4 | Y100L1-4 | Y100L1-4 | Y100L2-4 | Y100L2-4 | Y112L-4 | Y100L2-4 | Y112M-4 | Y112M-4 |
| 2.2KW | 2.2KW 2台 | 2.2KW | 3KW 2台 | 3KW | 4KW 2台 | 3KW | 4KW2台 | 4KW2台 | |||
| 传动用 | Y160M-6 | Y160M2-6 | Y160M-6 | Y160M-6 | Y160M-6 | Y160L2-6 | Y180l-4 | Y200l-4 | Y225S-4 | Y225M-4 | |
| 7.5KW | 7.5KW | 7.5KW 2台 | 7.5KW | 11KW 2台 | 22KW | 18.5KW 2台 | 30KW | 37KW2台 | 45KW2台 | ||
| 说明 | 订货未注明时，螺旋转速按6r/min供货 | 订货未注明时，螺旋转速按4r/min供货 | 订货未注明时，螺旋转速按3.6r/min供货 | ||||||||
螺旋分级机用途
FC螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级等作业。
