槽式给料机概述

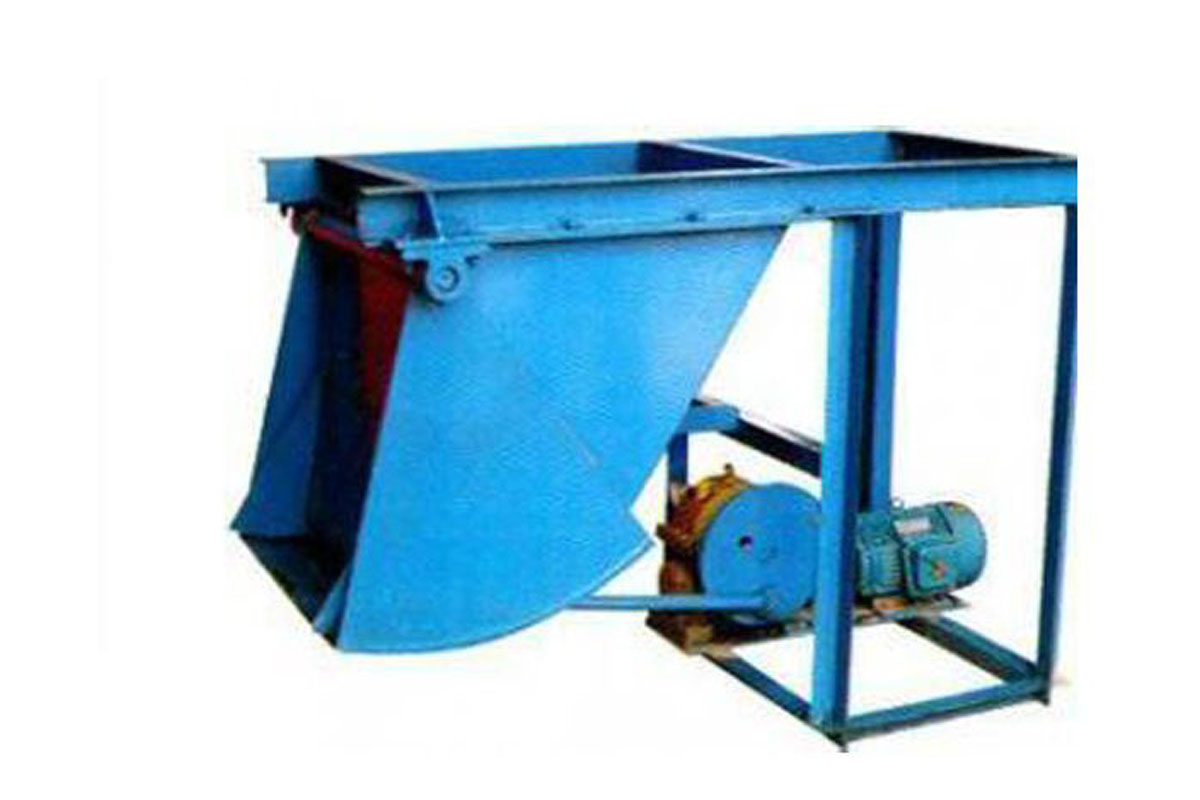

GZB摆式给料机又称往复式给料机或槽式给料机或摆式给矿机，它是贮矿槽排料应用较早的一种给料设备。摆式给料机是一种运输机械的辅助设备，它适用于短矩离，按一定量输送小块而比重较大的物料，其给粒度在35～100毫米以下；不宜用于粘性物料。摆式给料机的给料板的动作有前后往复移动式，抖动式以及摆动式等。传动机构均为曲柄回转式。
槽式给料机应用
摆式给料机的振动电机为激振源,噪声低,耗电小,调节能好,无冲料现象。摆式给料机的振动平稳、工作可靠、寿命长、调节方便稳定。
摆式给料机适用于选矿、煤炭、化工及其他部门，将颗粒状物料从贮料槽经漏斗输送给各种类型的受料装置。摆式给料机不适宜输送干粉状或太大粒度的物料，否则会出现粉尘污染及出口堵塞现象。技术参数
| 型 号 | 进料口 | 偏心轮行程 | 摆 动次数 | Zui大给料粒度 | 外 形 | 给 料能力 | 电动机 | 重量 | ||||
| L×M | mm | 次/分 | mm | t/h | kg | |||||||
| mm | L | B | H | 型号 | 功率 | 转速 | ||||||
| kw | r.p.m | |||||||||||
| 300×300 | 300×300 | 0~90 | 46 | 30 | 1000 | 450 | 500 | 6.5 | Y80S-4 | 1.1 | 1390 | 272 |
| 400×400 | 400×400 | 0~170 | 46 | 35 | 1050 | 550 | 560 | 12 | Y90S-4 | 1.1 | 1400 | 558 |
| 600×600 | 600×600 | 0~200 | 46 | 50 | 1295 | 820 | 745 | 25 | Y90L-4 | 1.5 | 1400 | 613 |
工作原理
摆式给料机由壳体、弧板、鄂板、驱动装置、闸板等组成，当电机开动后经减速机、曲柄连杆机拖动弧板做圆弧往返运动，将煤均匀地卸到其他设备上。安装说明
- 摆式给料机直接固定在料仓下，安装前找平后将其用螺栓紧固。
- 安装后的摆式给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
